Las fallas más críticas de un puente grúa no siempre se originan en el mecanismo de elevación. Desalineaciones del camino de rodadura, desgaste de ruedas, fisuras estructurales, defectos en topes, problemas eléctricos y pérdida de control del desplazamiento pueden producir colisiones, descarrilamientos, caída de componentes y exposición de personas a cargas suspendidas. En este artículo identificamos ocho fallas frecuentes, explicamos sus señales tempranas y establecemos criterios de actuación desde el punto de vista de la seguridad.

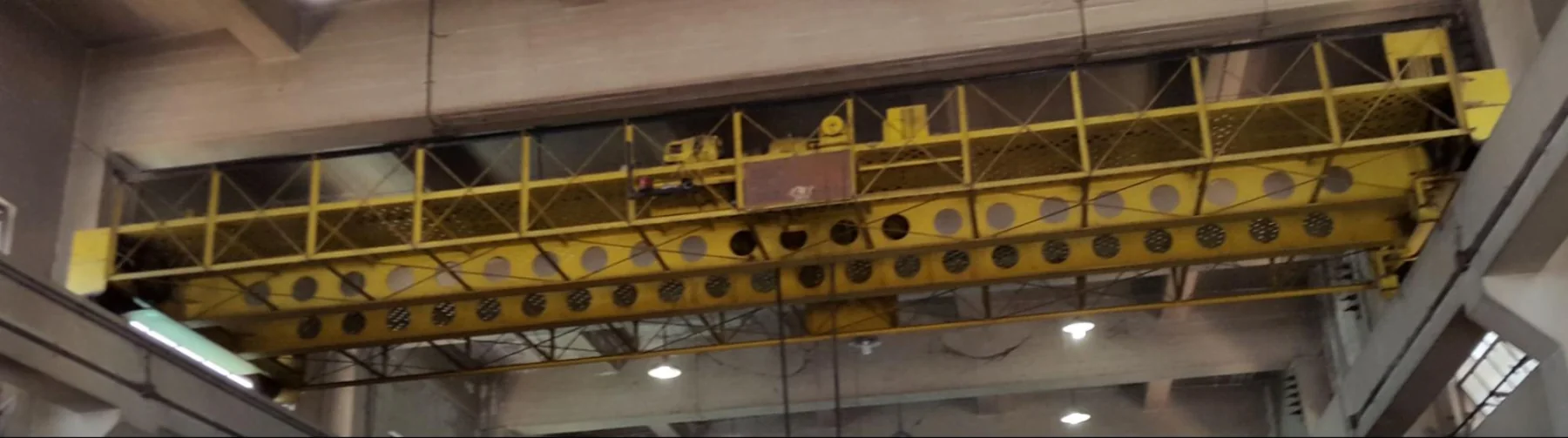

¿Cuáles son las fallas más comunes en un puente grúa?

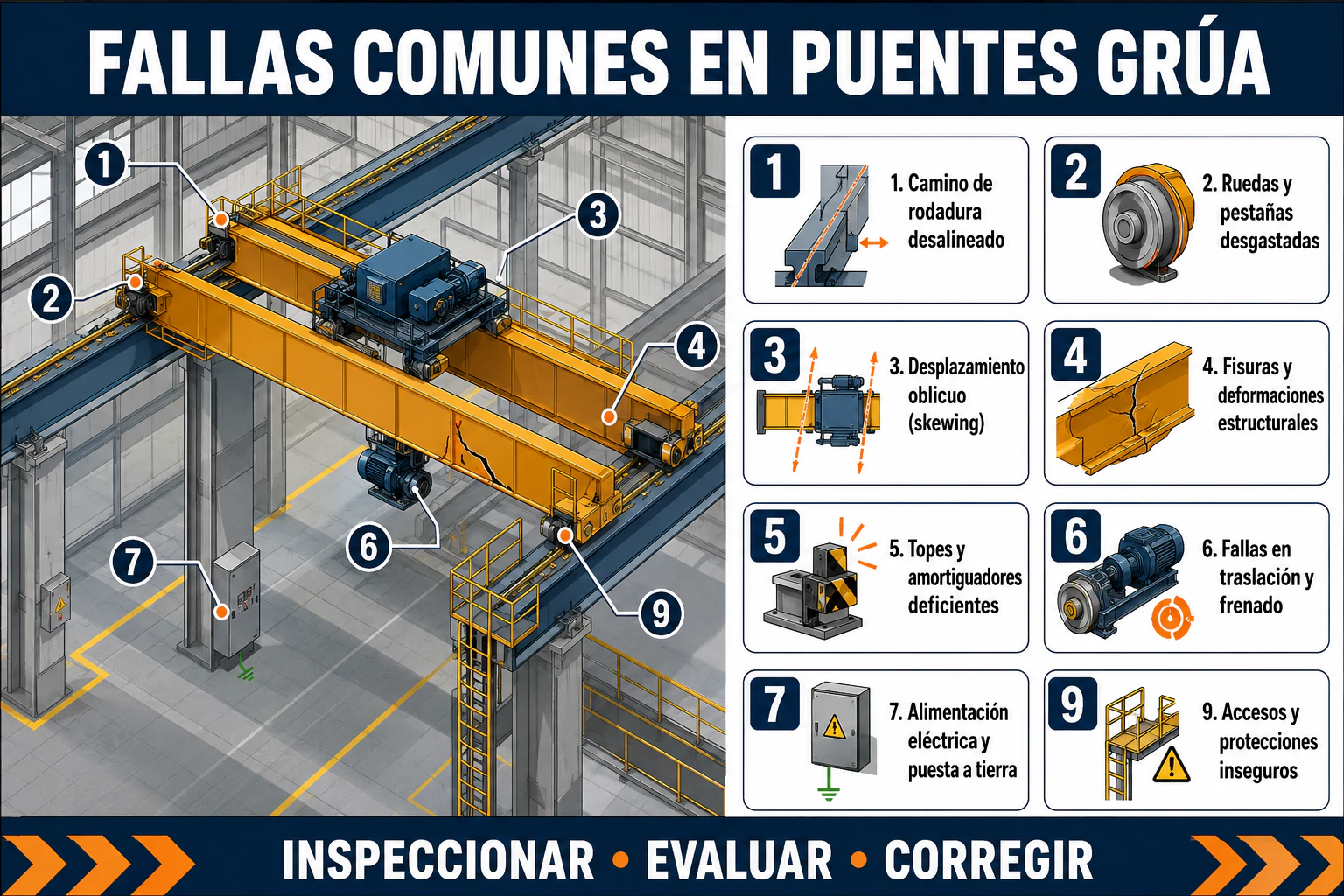

Las fallas que requieren especial atención son:
- Desalineación o desnivel del camino de rodadura;
- Desgaste anormal de ruedas y pestañas;
- Desplazamiento oblicuo o skewing del puente;
- Fisuras, deformaciones o uniones deterioradas en la estructura;
- Topes finales y amortiguadores ineficaces;
- Fallas en frenos de traslación, reductores y acoplamientos;
- Deterioro de la alimentación eléctrica móvil y la puesta a tierra;
- Fallas de mando, señalización o sistemas anticolisión;
No todas producen una detención inmediata. Varias evolucionan lentamente y dejan indicios medibles antes de alcanzar una condición peligrosa. Por eso, una inspección eficaz debe evaluar el puente grúa como un sistema y no limitarse al aparejo o al gancho.
Alcance de esta nota: el análisis se centra en el puente, el carro, el camino de rodadura, la estructura, los accionamientos de traslación y los dispositivos de seguridad asociados. Las fallas funcionales propias del aparejo eléctrico —por ejemplo, falta de respuesta al mando, problemas de elevación o descenso de la carga— se desarrollan por separado en nuestro artículo de TRHON sobre fallas habituales en aparejos eléctricos.
1. Desalineación o desnivel del camino de rodadura
El camino de rodadura transfiere a la estructura del edificio las reacciones verticales y horizontales del puente. Una diferencia de cota entre rieles, variaciones de trocha, rieles curvados o uniones discontinuas alteran el contacto rueda–riel y generan esfuerzos laterales que no deberían dominar el servicio normal.
Señales típicas: desgaste concentrado en una pestaña, golpes al pasar por empalmes, vibración, ruido cíclico, marcas laterales brillantes sobre el riel y variaciones anormales en la corriente de los motores de traslación.
Riesgo de seguridad: aumento de cargas laterales sobre ruedas, testeros, fijaciones y vigas carrileras; posibilidad de trepado de pestaña, pérdida de guiado o descarrilamiento en situaciones extremas.
Acción recomendada: medir alineación, elevación, trocha y continuidad geométrica mediante relevamiento instrumental. No debe corregirse el problema únicamente reemplazando ruedas: si persiste la causa geométrica, el daño reaparecerá.
2. Desgaste anormal de ruedas y pestañas
Las ruedas pueden presentar reducción del diámetro útil, desgaste cónico, planos por deslizamiento, picado superficial, fisuras o deterioro de pestañas. Las diferencias de diámetro entre ruedas motrices provocan recorridos distintos por cada revolución y favorecen el cruce del puente.
Señales típicas: rebabas, pérdida irregular de material, contacto permanente de una pestaña, golpes repetitivos, vibración a una frecuencia proporcional a la velocidad y calentamiento de rodamientos.
Riesgo de seguridad: incremento de las fuerzas de guiado, daño progresivo del riel y los rodamientos, bloqueo de una rueda o pérdida de estabilidad del puente.
Acción recomendada: registrar diámetros, perfil, estado de pestañas, juego de rodamientos y dureza superficial cuando corresponda. La sustitución debe considerar el conjunto y las tolerancias del fabricante, no solamente la rueda visiblemente más dañada.
3. Desplazamiento oblicuo o skewing del puente
Existe skewing cuando ambos extremos del puente no avanzan de forma sincronizada y la estructura intenta desplazarse en diagonal respecto de los rieles. Puede originarse en diferencias de diámetro, motores o frenos desiguales, desalineación de ejes, holguras, falta de sincronismo o geometría deficiente de la vía.
Señales típicas: alternancia del contacto entre pestañas opuestas, chirridos en los testeros, sacudidas, correcciones bruscas de trayectoria y mayores esfuerzos o consumos en uno de los accionamientos.
Riesgo de seguridad: cargas horizontales repetitivas, fatiga en uniones y testeros, daño de ruedas y rieles y comportamiento imprevisible durante el posicionamiento de cargas.
Acción recomendada: estudiar simultáneamente la geometría del puente, la vía, los accionamientos, frenos y diámetros de rueda. Analizar el estado de motores de tracción de las testeras. Ajustar un único componente sin identificar la causa puede trasladar el esfuerzo a otra parte del sistema.
4. Fisuras, deformaciones o uniones deterioradas en la estructura
Las zonas de cambio de sección, uniones soldadas, apoyos de testeros, rigidizadores y conexiones sometidas a cargas cíclicas son puntos relevantes para la inspección. La corrosión, las reparaciones no documentadas, la sobrecarga histórica o la fatiga pueden reducir la capacidad resistente.
Señales típicas: fisuras en pintura junto a soldaduras, óxido lineal, deformación permanente, soldaduras reparadas sin trazabilidad, tornillos flojos o ausentes, remaches deteriorados y pérdida localizada de espesor.
Riesgo de seguridad: propagación de fisuras, pérdida de rigidez, redistribución no prevista de esfuerzos o falla parcial de un componente estructural.
Acción recomendada: limpiar y examinar las áreas críticas; aplicar ensayos no destructivos seleccionados por personal competente cuando la inspección visual indique discontinuidades o cuando lo exijan el plan y la clasificación de servicio. Una fisura no debe ocultarse con soldadura o pintura sin diagnóstico, procedimiento de reparación y verificación posterior.
5. Topes finales y amortiguadores ineficaces
Los topes de vía y los amortiguadores limitan las consecuencias de un sobre-recorrido; no reemplazan el control normal de detención. Pueden encontrarse deformados, flojos, desalineados, contaminados, sin capacidad suficiente o con diferencias de contacto entre ambos lados del puente.
Señales típicas: marcas de impactos frecuentes, tornillos desplazados, elastómeros agrietados, pérdidas en amortiguadores hidráulicos y contacto unilateral.
Riesgo de seguridad: choque severo contra el extremo de la vía, transferencia asimétrica de energía, caída de componentes y potencial salida del sistema de rodadura.
Acción recomendada: verificar el correcto funcionamiento de los límites electromecánicos de carrera, así como su fijación, alineación, recorrido disponible, estado físico y compatibilidad energética con la masa y velocidad del equipo. Los impactos habituales contra topes deben investigarse como una anomalía operacional o de control.
6. Fallas en frenos de traslación, reductores y acoplamientos
El desplazamiento del puente y del carro depende de que frenos, reductores, ejes y acoplamientos transmitan y detengan el movimiento de manera previsible. Desgaste, contaminación, regulación desigual, pérdida de lubricante o elementos flojos pueden causar deriva o detenciones asimétricas.
Señales típicas: aumento de la distancia de frenado, movimiento residual después de soltar el mando, ruidos en engranajes, golpes en acoplamientos, fugas, temperatura elevada y diferencias de respuesta entre testeros.
Riesgo de seguridad: colisión con estructuras u otros equipos, atrapamiento, oscilación adicional de la carga y generación de skewing.
Acción recomendada: medir la respuesta de frenado en condiciones controladas, revisar desgaste y regulación del sistema de frenado. Analizar lubricante cuando resulte aplicable y comprobar que en ambos lados, el sistema de frenado actúe coordinadamente. Cualquier prueba debe efectuarse con zona segregada y procedimiento seguro.
7. Deterioro de la alimentación eléctrica móvil y la puesta a tierra

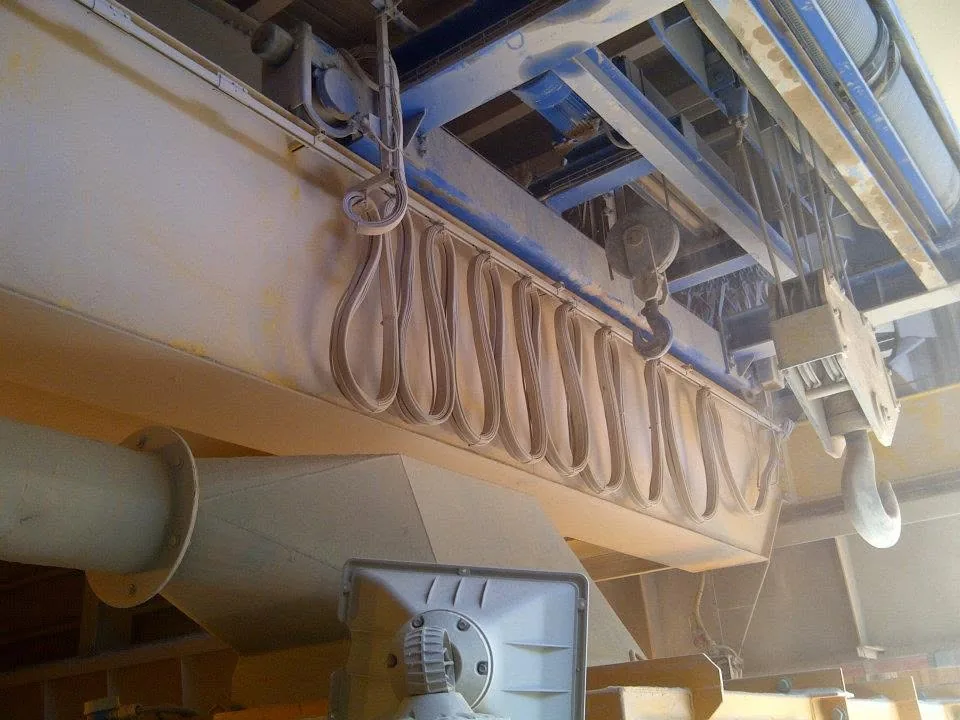

Las barras conductoras, colectores, festones, enrolladores y cables flexibles están sometidos a movimiento, vibración y ambiente industrial. Un conductor rozado, una ménsula floja o una puesta a tierra deficiente pueden energizar partes metálicas o producir arcos eléctricos.
Señales típicas: aislación cuarteada, cables tensos o atrapados, chispas, decoloración por temperatura, colectores gastados, cajas abiertas, ingreso de polvo o humedad y continuidad de protección no verificada.
Riesgo de seguridad: choque eléctrico, arco, incendio, pérdida intermitente de control o movimiento inesperado.
Acción recomendada: inspeccionar mecánicamente todo el recorrido de las blindobarras, comprobar protecciones, desconexión y continuidad del conductor de protección con instrumentos adecuados. Antes de intervenir deben aplicarse aislamiento de energías, bloqueo, etiquetado y verificación de ausencia de tensión.
8. Fallas de mando, señalización o sistemas anticolisión
Un mando remoto con pulsadores pegados, selectores ambiguos, baterías deficientes o identificación incorrecta puede enviar órdenes no deseadas. En naves con más de un puente sobre la misma vía, un sistema anticolisión mal ajustado puede no detener el equipo con la distancia necesaria.
Señales típicas: demoras o intermitencias, pérdida de enlace, comandos repetidos, direcciones que no coinciden con la marcación, alarmas inaudibles y sensores sucios, desalineados o anulados.
Riesgo de seguridad: movimiento inesperado, choque entre grúas, atrapamiento y traslado de una carga hacia una zona ocupada.
Acción recomendada: realizar pruebas funcionales sin carga, verificar parada de emergencia, correspondencia de direcciones, prioridad de mando, alarmas y distancia efectiva de detención. Los dispositivos de seguridad anticolisión deben probarse regularmente.

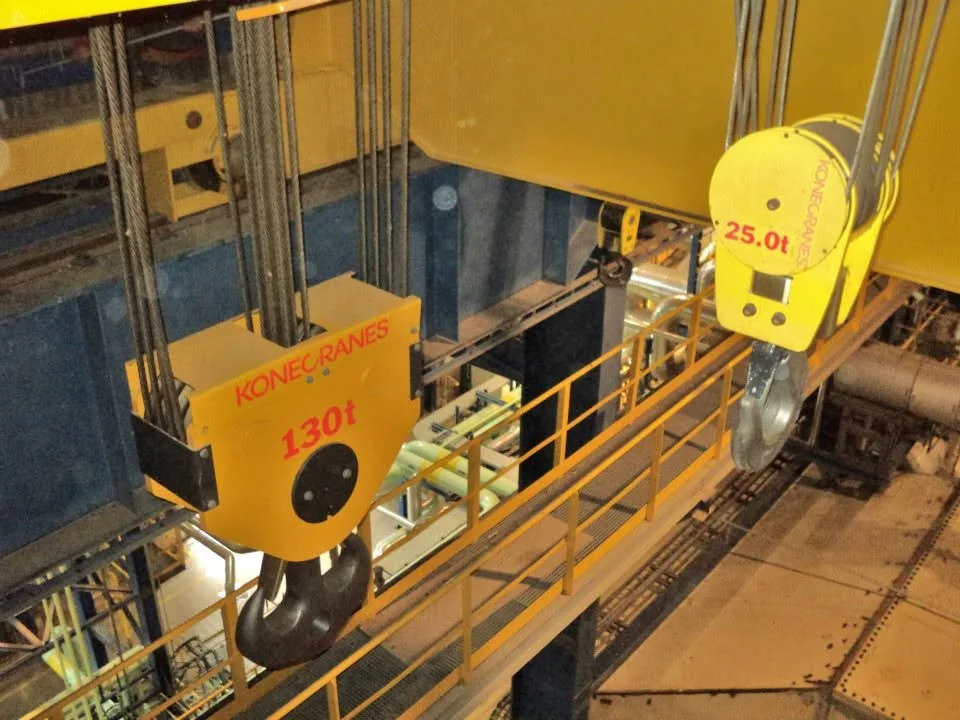

Falla crítica adicional: deterioro del cable de acero de izado
El cable trabaja sometido a tracción, flexión repetida sobre poleas y tambor, presiones de contacto, vibraciones y condiciones ambientales que pueden producir daños acumulativos.
Entre las formas de deterioro más habituales se encuentran los alambres rotos, desgaste exterior o interior, corrosión, reducción localizada del diámetro, aplastamiento, deformación tipo jaula de pájaro, cocas, ondulación, alma saliente y daños térmicos. También debe evaluarse el enrollamiento defectuoso sobre el tambor, porque el cruce o aplastamiento entre espiras acelera el deterioro aun cuando el tramo visible cerca del gancho parezca aceptable.
Señales típicas: alambres cortados, superficie pulida por abrasión, óxido, pérdida de diámetro, cambios de paso, deformaciones permanentes, lubricante contaminado, espiras montadas o sectores rígidos. La presencia de alambres rotos junto a terminales, zonas de entrada a poleas o puntos de mayor flexión requiere especial atención.
Riesgo de seguridad: reducción progresiva y difícil de estimar de la resistencia, daño de poleas y tambor y, en el peor caso, rotura del cable con descenso o caída de la carga. Los alambres sobresalientes también pueden causar cortes durante la manipulación o inspección.
Acción recomendada: inspeccionar toda la longitud accesible del cable, incluidas las zonas que normalmente permanecen sobre el tambor o próximas a terminales. Deben verificarse diámetro, cantidad y distribución de alambres rotos, corrosión, deformaciones, lubricación, fijaciones, poleas, tambor y correcta disposición de las espiras. Los criterios de descarte deben proceder del fabricante y de la norma aplicable al equipo y al tipo de cable; no deben fijarse mediante una regla visual genérica.
El cable debe inspeccionarse con el equipo detenido, sin posibilidad de movimiento inesperado, con iluminación suficiente y un método que permita revisar el tramo completo sin exponer al inspector a atrapamientos o caídas. Se debe accionar el izado solo para inspeccionar el cable de acero.
Si se detectan deformaciones severas, reducción significativa de diámetro, concentración de alambres rotos, daño térmico, corrosión intensa o dudas sobre la capacidad residual, el equipo debe retirarse de servicio hasta que una persona competente determine su condición. La lubricación puede reducir fricción y corrosión, pero no convierte en apto un cable que alcanzó un criterio de descarte.
Tabla de prioridad para la inspección
Falla | Consecuencia | Indicio temprano | Respuesta inicial |
|---|---|---|---|
Camino de rodadura fuera de geometría | Descarrilamiento o sobrecarga lateral | Marcas en riel y pestañas | Restringir uso y medir geometría |
Ruedas y pestañas desgastadas | Pérdida de guiado | Rebabas, planos o vibración | Inspeccionar conjunto rueda–riel |
Skewing | Fatiga y movimiento imprevisible | Chirridos y avance desigual | Evaluar vía, ruedas y accionamientos motrices |
Daño estructural | Falla parcial o progresiva | Fisuras, corrosión o deformación | Retirar de servicio si la integridad es dudosa |
Topes o amortiguadores con marcas | Colisión de fin de vía | Impactos o contacto unilateral | Verificar límites de carrera. Corregir antes de operar a velocidad normal |
Traslación y frenado deficientes | Deriva o choque | Mayor distancia de detención | Probar en zona controlada y reparar |
Alimentación o tierra deterioradas | Descargas, arcos eléctricos. | Chispas o aislación dañada | Desenergizar y aplicar bloqueo |
Mando o anticolisión defectuosos | Movimiento inesperado | Acortamiento anormal de las distancias entre grúas | Suspender operación y realizar prueba funcional |
Cable de acero deteriorado | Pérdida de capacidad o rotura del cable de acero | Detener el equipo y evaluar según criterios de descarte |
¿Cuándo debe retirarse de servicio un puente grúa?
Debe interrumpirse la operación cuando exista una condición que pueda comprometer la integridad estructural, el guiado, el frenado, el control del movimiento, la protección eléctrica o la seguridad de las personas. Entre los ejemplos se incluyen fisuras sin evaluar, rueda o pestaña con daño severo, freno incapaz de detener el movimiento, conductor expuesto, mando errático o dispositivo de seguridad esencial anulado.
La decisión de volver a operar debe tomarla una persona competente sobre la base de una inspección documentada, la reparación aprobada y las pruebas requeridas. La ausencia de una falla visible durante una prueba breve no demuestra por sí sola que el equipo sea seguro.

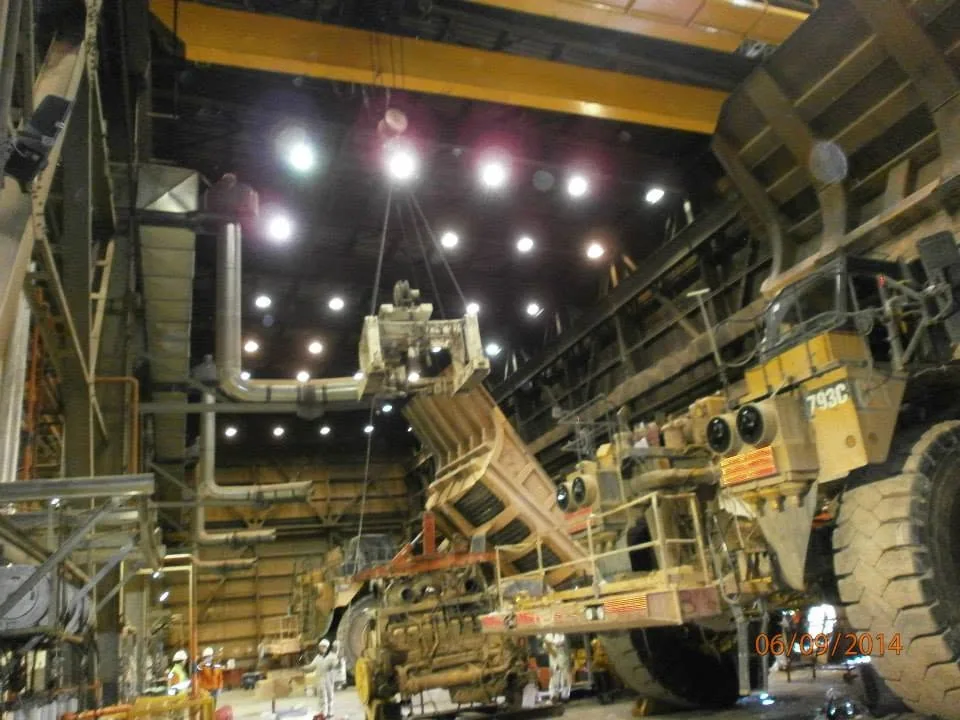

Enfoque recomendado de inspección y mantenimiento
Un programa técnicamente sólido combina cuatro niveles:
- observación preoperacional: anomalías visibles o audibles antes y durante el uso;
- inspecciones frecuentes: componentes cuyo deterioro puede desarrollarse rápidamente;
- inspecciones periódicas: evaluación documentada de estructura, mecanismos, dispositivos eléctricos y camino de rodadura;
- inspecciones especiales: después de modificaciones, reparaciones importantes, sobrecargas, impactos, largos períodos fuera de servicio o eventos anormales.
La frecuencia no debe establecerse sólo por calendario. Debe considerar la clasificación de servicio, cantidad de ciclos, magnitud de las cargas, ambiente, historial de fallas, antigüedad y criticidad para el proceso.
Marco técnico de referencia
ASME B30.2 comprende requisitos y recomendaciones para la construcción, instalación, operación, inspección y mantenimiento de determinadas grúas puente y pórtico con carro superior. OSHA 29 CFR 1910.179 establece, entre otros aspectos, criterios sobre marcado de capacidad, dispositivos de parada, frenos, equipamiento eléctrico, inspección, pruebas, mantenimiento y operación. La selección normativa debe adecuarse al tipo exacto de grúa, su configuración, jurisdicción y especificaciones del fabricante. MSHA (30 CFR Parte 56) establece requisitos legales obligatorios para instalaciones mineras y se concentra en riesgos operativos específicos; por ello, no sustituye el alcance técnico completo de ASME B30.2.
En Argentina, la evaluación debe integrarse además con la legislación vigente de higiene y seguridad laboral (Ley 19.587 y Decreto 351/79), las exigencias de la autoridad competente, las normas contractuales aplicables y los procedimientos internos del establecimiento. Una referencia extranjera útil no sustituye las obligaciones legales locales ni la evaluación de riesgos del equipo real.
Preguntas frecuentes
¿El desgaste de pestañas se soluciona cambiando las ruedas?
No necesariamente. El desgaste de pestañas suele ser un síntoma de desalineación, diferencias de diámetro, skewing o problemas en el camino de rodadura. Reemplazar ruedas sin corregir la causa puede producir una falla repetitiva.
¿Los topes físicos de fin de vías pueden utilizarse para detener normalmente el puente?
No. Son elementos destinados a limitar las consecuencias de un sobre-recorrido. Los impactos habituales indican una deficiencia de operación, frenado, control o diseño que debe investigarse.
¿Cuándo debe reemplazarse el cable de acero de un puente grúa?
Los criterios de reemplazo de los cables de acero de un puente grúa consideran la cantidad de alambres cortados en una longitud dada, las deformaciones, los estiramientos, los aplastamientos, las quemaduras y la reducción del diámetro, entre otras causas. El detalle de estas y otras fallas se encuentra en esta nota del blog.
Conclusión
Las fallas analizadas tienen un rasgo común: suelen dejar señales antes de convertirse en una emergencia. El valor de una inspección profesional consiste en relacionar esas señales con su causa raíz, evaluar el riesgo y actuar antes de que el deterioro comprometa a las personas, la carga, el equipo o la continuidad productiva.
La seguridad de un puente grúa no depende solamente de que pueda levantar una carga. Depende también de que se desplace, frene, se alimente, se guíe y pueda mantenerse de forma controlada durante toda su vida útil.
