Introducción

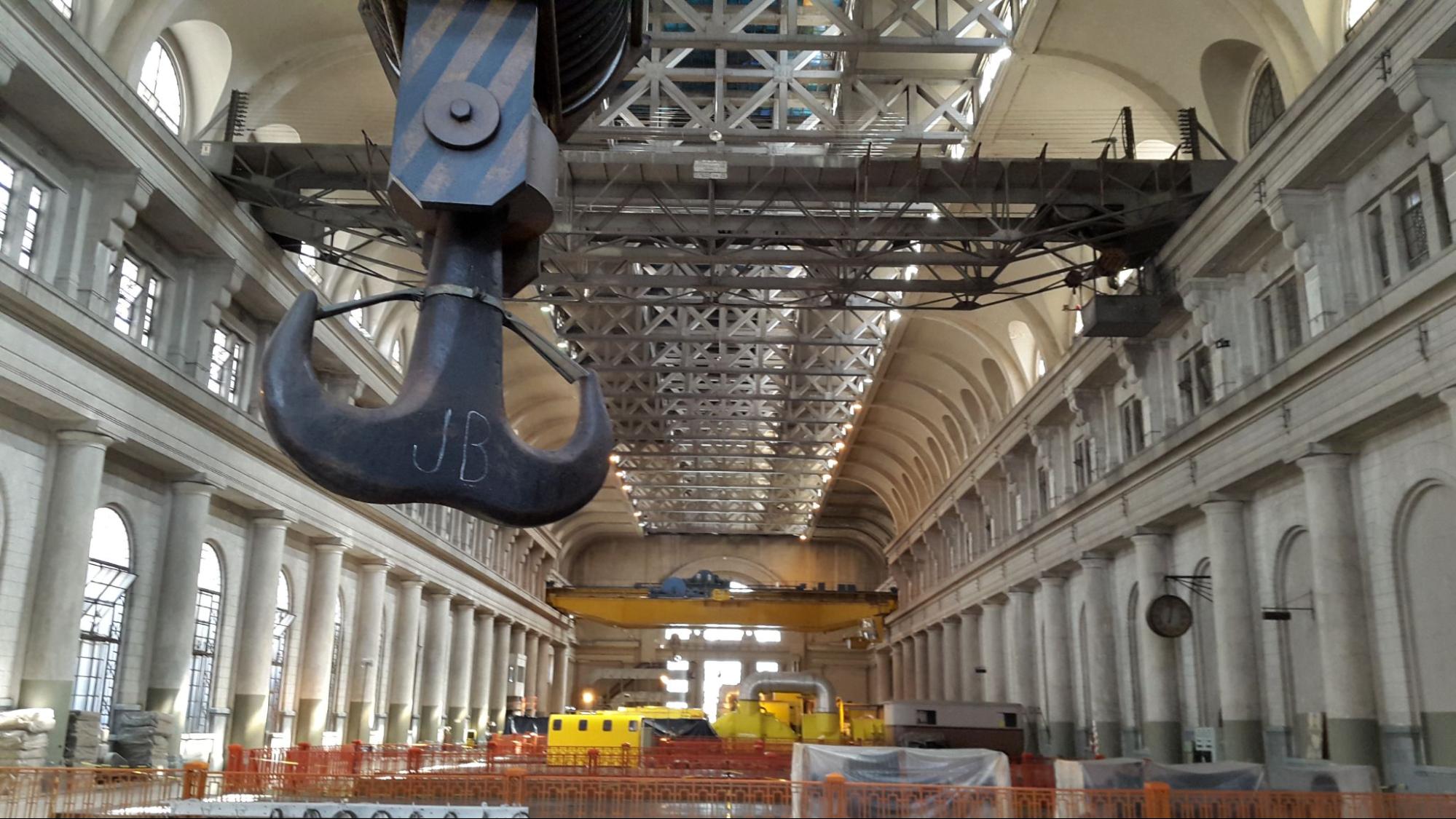

El cable de acero es uno de los componentes más exigidos del sistema de elevación de un puente grúa o aparejo eléctrico. Transmite la fuerza entre el tambor, las poleas, el bloque de gancho y la carga; por ello, su estado influye directamente en la capacidad de izaje, la estabilidad del movimiento y la seguridad de las personas.
El deterioro comienza desde la puesta en servicio. Cada ciclo de elevación somete al cable a tracción, flexión, contacto y presión. El objetivo del mantenimiento preventivo de un cable de acero es detectar su evolución de su estado antes de que alcance una condición insegura.
La norma ISO 4309:2017 establece principios generales para el cuidado, mantenimiento, inspección y descarte de cables de acero utilizados en grúas y polipastos, incluidos los puentes grúa. OSHA 29 CFR 1910.179 regula, en Estados Unidos, la inspección de cables en puentes grúa y exige que las deficiencias observadas sean evaluadas por una persona designada.
Qué se entiende por falla de un cable de acero
Una falla no es solamente la rotura completa del cable. En ingeniería de mantenimiento, también se considera falla toda condición que reduzca la capacidad funcional, altere la geometría, impida un enrollamiento correcto o supere un criterio de retiro. La falla puede ser progresiva (por fatiga, abrasión o corrosión) o repentina, como ocurre ante una coca severa, un aplastamiento, un arco eléctrico o una sobrecarga extraordinaria.
Principales modos de deterioro y falla de un cable de acero
Modo de falla | Señales observables | Causas probables | Efecto técnico |
|---|---|---|---|

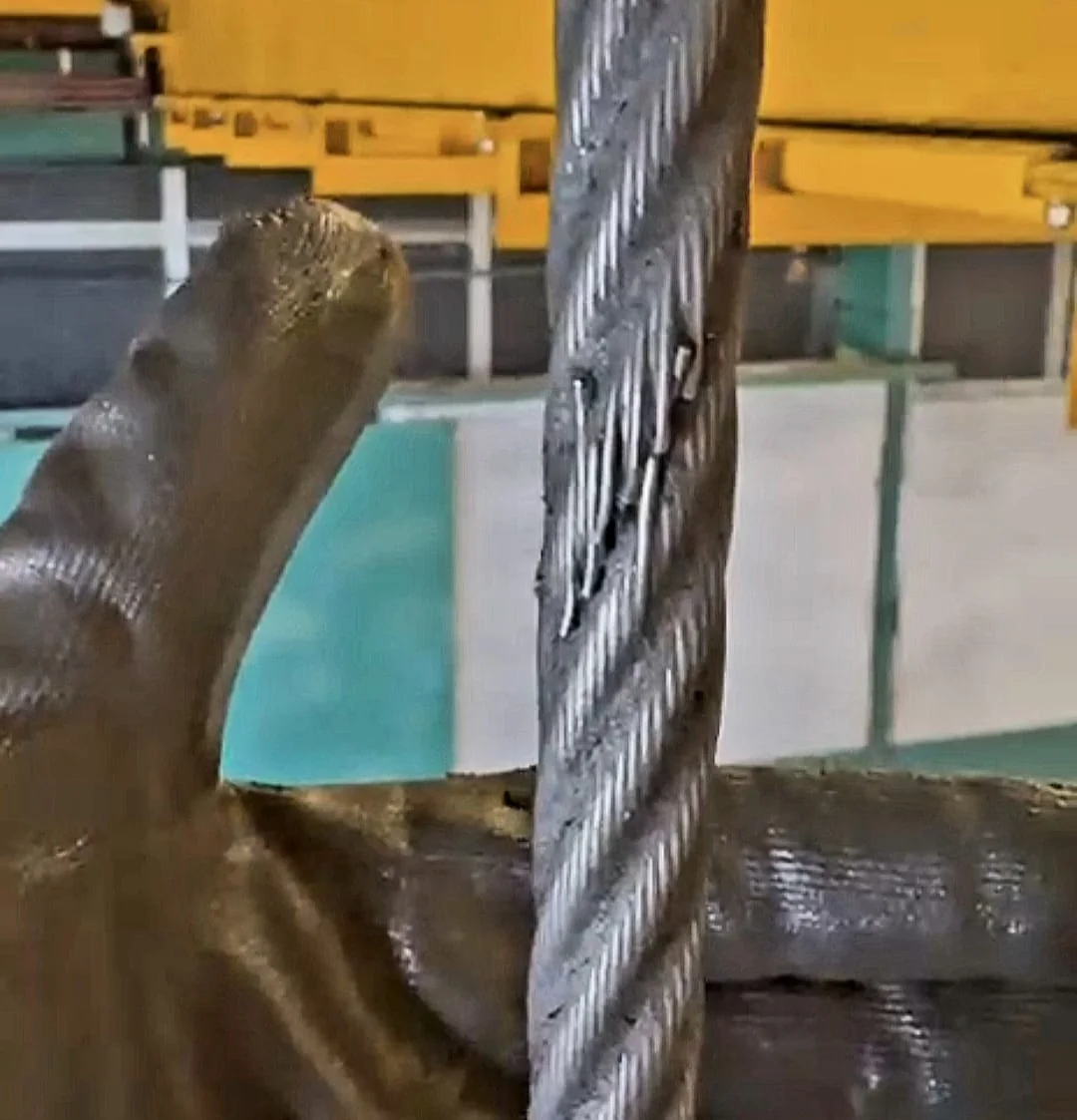

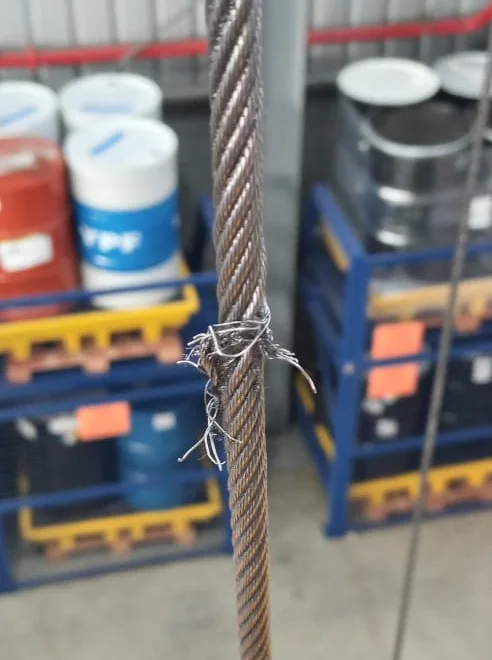

Alambres rotos por fatiga | Roturas localizadas, frecuentemente en coronas de los torones o zonas de flexión repetida. | Ciclos de flexión sobre poleas y tambor, relación diámetro polea/cable insuficiente, alta frecuencia de servicio, ranuras defectuosas. | La concentración y distribución de alambres rotos puede llevar al retiro del cable. |
Desgaste abrasivo | Aplanamiento y pérdida de diámetro de los alambres exteriores; superficie pulida o marcada. | Rozamiento con poleas, tambor, guías o estructura; ranuras rugosas; desalineación; contaminación abrasiva. | Reduce la sección metálica y acelera la rotura por fatiga. |
Corrosión externa o interna | Óxido, picaduras, pérdida de lubricante, alambres ásperos o decolorados. | Humedad, agentes químicos, niebla salina, lavado inadecuado, almacenamiento deficiente o lubricación incompatible. | La corrosión interna puede avanzar sin señales externas proporcionales. |
Reducción del diámetro | Diámetro menor que el valor inicial o nominal, medido en posiciones comparables. | Desgaste, corrosión, pérdida de soporte del alma, compactación o daño interno. | Es un indicador cuantificable de pérdida de sección o de alteración interna. |
Coca o doblez permanente | Curvatura cerrada o pliegue que permanece al liberar la tensión. | Formación de lazos durante manipulación, instalación o desenrollado; aplicación brusca de carga. | Daño grave e irreversible: redistribuye esfuerzos y suele exigir retiro inmediato. |
Jaula de pájaro | Apertura de torones y aumento local del diámetro, con apariencia de cesta. | Liberación repentina de carga, desequilibrio torsional, instalación incorrecta, bloqueo del giro o acumulación de torsión. | Indica pérdida de estabilidad geométrica y posible daño del alma. |
Aplastamiento | Sección transversal deformada, plana u ovalada; torones comprimidos. | Enrollamiento multicapa defectuoso, cruce de espiras, presión contra bridas, poleas o guías, golpes. | Dificulta el paso por poleas y causa daño interno y externo. |
Ondulación o tirabuzón | Eje del cable con forma helicoidal u ondulada. | Torsión residual, incompatibilidad entre cable y sistema, montaje incorrecto o poleas desalineadas. | Genera vibraciones, reparto irregular de carga y desgaste acelerado. |
Extrusión del alma o de torones | El alma o parte de un torón sobresale entre los componentes del cable. | Choque de carga, aplastamiento, torsión o falta de soporte interno. | Señal de daño estructural severo. |
Daño térmico o eléctrico | Zonas azuladas, fundidas, soldadas, endurecidas o con pérdida de lubricante. | Contacto con arco eléctrico, fuente de calor, metal caliente o soldadura. | Puede producir fragilización localizada y falla repentina. |
Daño en terminales | Alambres rotos, corrosión, deslizamiento o deformación cerca de grapas, cuñas, casquillos o anclajes. | Montaje incorrecto, concentración de tensiones, vibración, terminación incompatible o inspección insuficiente. | Las terminales son zonas críticas y deben inspeccionarse con especial atención. |
Por qué fallan los cables de acero en puentes grúa o aparejos eléctricos
Fatiga por flexión
En cada paso por una polea o por el tambor, los alambres se curvan y recuperan su forma. La repetición produce microgrietas que evolucionan hasta la rotura. La vida a fatiga disminuye cuando las poleas son demasiado pequeñas, las ranuras no se ajustan al cable, existe desalineación o el servicio tiene una cantidad elevada de ciclos.
Presión de contacto y enrollamiento
En tambores de varias capas, los cruces entre espiras generan presiones elevadas y deslizamientos locales. Estas zonas pueden deteriorarse más rápido que el resto del cable. El enrollamiento flojo, las espiras montadas unas sobre otras o la falta de tensión inicial favorecen el aplastamiento y la abrasión.
Lubricación deficiente
La lubricación reduce el rozamiento entre alambres y protege contra la corrosión. Un cable aparentemente lubricado en la superficie puede estar seco en su interior. Debe utilizarse un producto compatible con el lubricante original y con el ambiente de trabajo; el exceso de producto también puede retener polvo abrasivo o impedir una inspección visual eficaz.
Selección o instalación incorrecta
La construcción del cable, el sentido de cableado, el tipo de alma, la resistencia a la rotación y el diámetro deben ser compatibles con el diseño del equipo. Sustituir un cable por otro del mismo diámetro, pero de construcción distinta, no garantiza un comportamiento equivalente. La instalación debe evitar torsión, lazos, contaminación y daño de las bobinas.
Sobrecargas y eventos anormales
Una sobrecarga, un enganche de carga, una parada brusca, una descarga súbita o el bloqueo del gancho pueden provocar daños que no se corresponden con el desgaste normal. Después de un evento anormal, el cable y todo el sistema de izaje deben inspeccionarse antes de volver al servicio.
Izado oblicuo en puentes grúas y aparejos electricos
Cuando el izaje no es perpendicular al tambor de enrollar de un puente grúa o un aparejo eléctrico aparecen tensiones adicionales que afectan a los cables de acero. Sobrecarga al arrastrar la carga. Montaje del cable de acero sobre el filo de los canales del devanador y rozamiento entre el mismo cable de acero en el tambor
Zonas críticas que deben inspeccionarse
- Tramos que pasan con mayor frecuencia por poleas y tambor.
- Puntos de entrada y salida del tambor, especialmente en cambios de capa y cruces de espiras.
- Sectores próximos a terminales, anclajes, cuñas, guardacabos y casquillos.
- Partes sometidas a calor, productos químicos, humedad o contaminación.
- Tramos que permanecen inmóviles durante largos períodos, pero soportan carga.
- Zonas donde el cable roza con guías, limitadores, estructuras o componentes defectuosos.
Cómo realizar una inspección en cables de acero
1. Preparar el equipo
Detener la grúa, aplicar el procedimiento de bloqueo y etiquetado cuando corresponda, descargar el gancho y asegurar una iluminación adecuada.
2. Identificar el cable
Registrar fabricante, construcción, diámetro nominal, fecha de instalación, sentido de cableado, equipo, servicio y horas o ciclos disponibles.
3. Limpiar para resaltar defectos
Retirar suciedad superficial con un método compatible. No usar procedimientos que dañen alambres o eliminen evidencias relevantes.
4. Examinar toda la longitud accesible
Desplazar el cable a baja velocidad y observar los tramos críticos. Mantener manos y ropa alejadas de partes móviles.
5. Medir diametro del cable
Controlar diámetro en posiciones definidas, variación geométrica y, cuando corresponda, longitud o distribución de alambres rotos.
6. Revisar poleas y tambor
Un cable nuevo instalado sobre componentes dañados se deteriorará rápidamente. Verificar ranuras, alineación, giro libre, bridas y enrollamiento.
7. Evaluar el conjunto de daños
No analizar cada defecto de manera aislada. La combinación de desgaste, corrosión y roturas puede exigir el retiro aunque ningún indicador aislado parezca extremo.
8. Documentar y decidir
Registrar ubicación, fotografías, mediciones, tendencia y decisión al informar en el check List: apto, apto con seguimiento, reparación del sistema o retiro del cable.
Métodos de detección y sus límites
Método | Qué puede detectar | Limitación principal |
|---|---|---|
Inspección visual | Alambres rotos visibles, desgaste, corrosión externa, deformaciones, daño térmico y deficiencias de enrollamiento. | Es el método básico, pero no revela por sí solo el daño interno. |
Medición de diámetro | Pérdida de sección, compactación, daño del alma o desgaste. | Debe realizarse con instrumento y técnica adecuados, en posiciones comparables y con registro de tendencia. |
Control de poleas y ranuras | Causas mecánicas de deterioro acelerado. | Es indispensable: evaluar solamente el cable puede conducir a reemplazos repetitivos. |
Ensayo electromagnético / MFL | Pérdida de área metálica y discontinuidades internas o externas. | Útil en aplicaciones críticas; requiere equipo, procedimiento y personal competente. No reemplaza la inspección visual. |
Análisis de lubricante y contaminación | Ingreso de partículas, humedad o degradación del lubricante. | Complementario, especialmente en ambientes agresivos. |
Frecuencia de inspección
La frecuencia no debe definirse únicamente por calendario. Debe considerar la clasificación de servicio de la grúa, cantidad de ciclos, carga habitual, ambiente, historial de fallas y recomendaciones del fabricante.
Instancia | Objetivo |
|---|---|
Antes del uso / control operativo | Observación de anomalías evidentes en el sistema de izaje y enrollamiento. No equivale a una inspección completa del cable. |
Inspección frecuente | Control adaptado a la severidad del servicio y a la velocidad de deterioro observada. |
Inspección periódica documentada | Evaluación detallada de toda la longitud accesible, terminales, diámetro, deformaciones, corrosión, alambres rotos y componentes asociados. |
Inspección extraordinaria | Después de sobrecarga, choque, descarga súbita, atasco, incidente, reparación importante, inactividad prolongada o cambio de condiciones de servicio. |

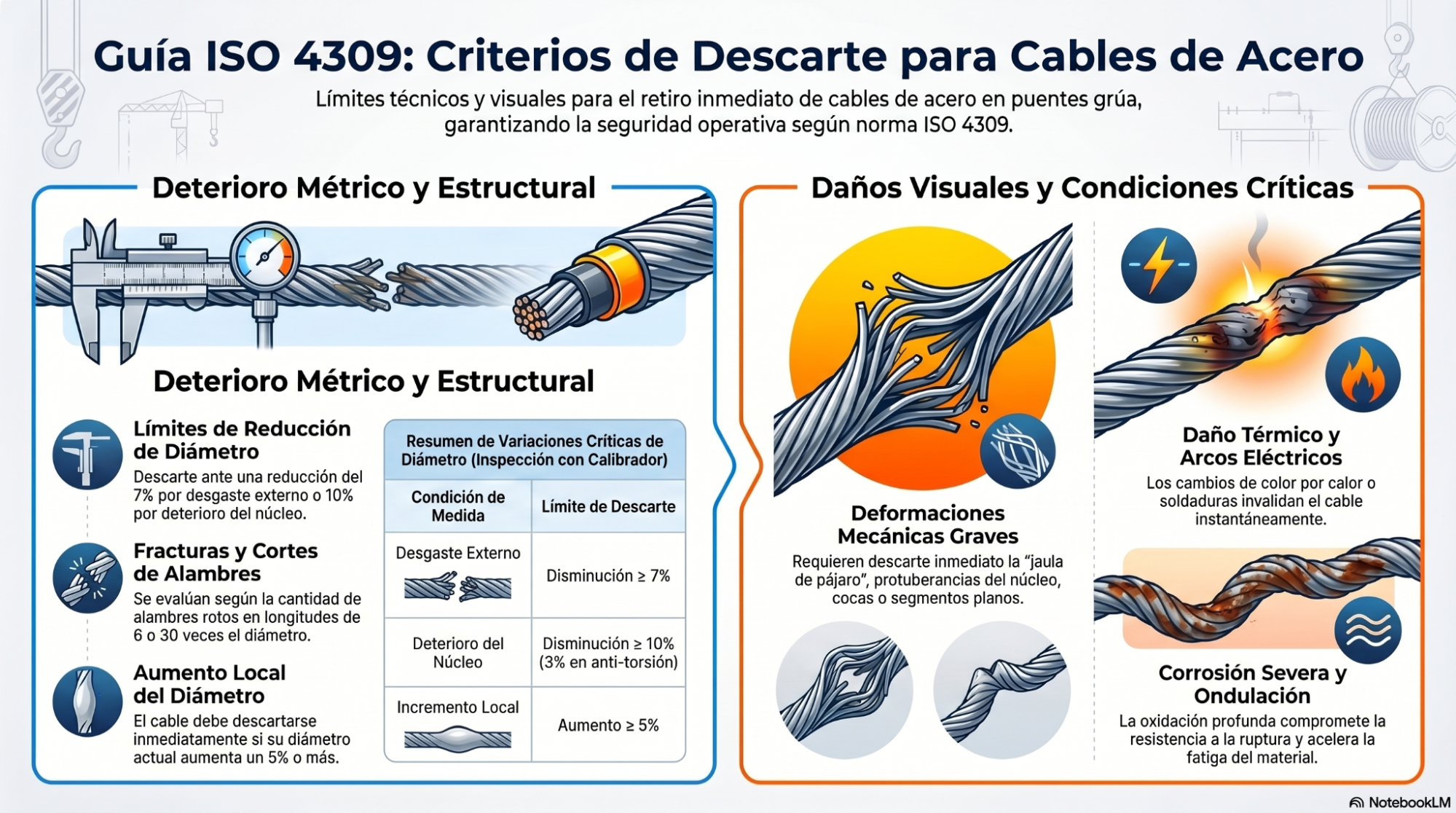

Criterios de retiro: cómo tomar la decisión
No existe un único porcentaje universal que permita decidir el descarte de todos los cables. Los límites dependen de la construcción del cable, cantidad de alambres exteriores, clasificación, tipo de equipo, zona examinada y norma aplicable. Por eso, copiar un número de una tabla sin verificar su alcance puede conducir tanto a un retiro prematuro como a una condición insegura.
Los criterios que normalmente deben evaluarse incluyen:
- Cantidad y concentración de alambres rotos en una longitud definida.
- Roturas próximas a terminales o concentradas en un torón.
- Reducción del diámetro respecto del valor de referencia.
- Corrosión externa e interna y pérdida de área metálica.
- Desgaste de alambres exteriores.
- Cocas, jaula de pájaro, extrusión del alma, aplastamiento, ondulación u otras deformaciones.
- Daño térmico, eléctrico o químico.
- Efecto combinado de varios mecanismos de deterioro.
Regla conservadora: ante una deformación severa, daño térmico, alma expuesta, torón roto, deterioro acelerado o duda razonable sobre la integridad, el equipo debe quedar fuera de servicio hasta la evaluación de una persona competente.
Errores frecuentes de mantenimiento
- Reemplazar el cable sin corregir poleas, ranuras, guías o tambor defectuosos.
- Elegir el reemplazo solamente por diámetro, sin verificar construcción, resistencia, sentido de cableado y compatibilidad.
- Aplicar lubricantes no compatibles o cubrir el cable con grasa sin limpiar ni inspeccionar.
- Concentrar la inspección únicamente en los metros cercanos al gancho.
- No conservar el diámetro inicial ni un registro fotográfico para comparar la evolución.
- Normalizar ruidos, vibraciones, saltos o enrollamientos irregulares.
- Usar una frecuencia fija en equipos cuyo servicio o ambiente cambió.
- Continuar operando hasta alcanzar el máximo criterio de descarte, sin considerar la velocidad de deterioro.
Consecuencias de una falla no detectada
La rotura o pérdida de control del sistema de cable puede provocar caída de carga, lesiones graves o fatales, daño del bloque de gancho, poleas, tambor, estructura, carga y equipos ubicados debajo. También puede generar parada de producción, investigación del incidente, costos de reparación del equipo, pérdida de disponibilidad, sanciones y responsabilidad legal.
Aun cuando no se produzca una rotura completa, un cable deformado puede causar movimientos irregulares, mala nivelación del bloque, saltos sobre poleas, deterioro de limitadores y aumento de esfuerzos sobre otros componentes.
Normas y documentos de referencia
ISO 4309:2017. Cranes — Wire ropes — Care and maintenance, inspection and discard. Norma específica para cuidado, mantenimiento, inspección y descarte de cables en grúas y polipastos.
OSHA 29 CFR 1910.179. Overhead and gantry cranes. Incluye requisitos de inspección de cables en puentes grúa.
ASME B30.2-2022. Overhead and Gantry Cranes. Requisitos de seguridad para construcción, instalación, operación, inspección y mantenimiento del tipo de grúa comprendido. .
Preguntas Frecuentes
¿Un alambre roto obliga siempre a cambiar el cable?
No necesariamente. La decisión depende de la cantidad, distribución, ubicación, tipo de cable y norma aplicable. Sin embargo, una rotura aislada puede ser una señal temprana que exige seguimiento.
¿Se puede reparar un cable de acero?
Las deformaciones y roturas del cable de izaje no se reparan mediante soldadura, enderezado o empalmes improvisados. Cuando supera los criterios de retiro, debe reemplazarse por un cable compatible.
¿La lubricación elimina la necesidad de reemplazo?
No. La lubricación puede reducir fricción y corrosión, pero no recupera la sección metálica perdida ni corrige alambres rotos o deformaciones permanentes.
¿Un cable nuevo puede fallar rápidamente?
Sí. Una instalación incorrecta, poleas dañadas, ranuras incompatibles, torsión, enrollamiento defectuoso o selección incorrecta pueden producir deterioro prematuro.
¿La inspección visual es suficiente?
Es indispensable, pero puede no detectar corrosión, roturas internas o pérdida de área metálica. En servicios críticos puede ser necesario complementar con mediciones y ensayos electromagnéticos.
¿Qué debe hacerse ante una sobrecarga o un tirón brusco?
Detener el equipo y realizar una inspección extraordinaria del cable, terminales, tambor, poleas, frenos, gancho y estructura antes de autorizar el retorno al servicio.
Conclusión
La gestión segura de los cables de acero requiere observar el cable como parte de un sistema. Las roturas de alambres, la reducción del diámetro, la corrosión y las deformaciones son señales del daño, pero las causas suelen encontrarse también en poleas, tambor, enrollamiento, selección, instalación y condiciones de servicio.
Un programa de mantenimiento combinada inspección visual, mediciones, documentación de tendencias, mantenimiento de componentes asociados, criterios de retiro escritos y autoridad clara para detener la grúa. Esta metodología reduce la probabilidad de fallas repentinas y evita que el reemplazo del cable se convierta en una acción repetitiva sin eliminar la causa raíz.
