La revisión de la bulonería en las vías de rodadura (runways) de un puente grúa está sujeta a exigentes regulaciones a nivel global. Bajo ninguna circunstancia está permitido realizar una comprobación parcial o por muestreo, por ejemplo, evaluar solo un porcentaje al azar. Cuando se lleva a cabo una auditoría periódica oficial, es obligatorio examinar la totalidad de los elementos de fijación.
En este artículo se detallan los fundamentos normativos, las razones técnicas por las cuales el muestreo es inviable en estos componentes críticos y la metodología recomendada para ejecutar la inspección de manera eficiente.
1. Marco normativo de referencia

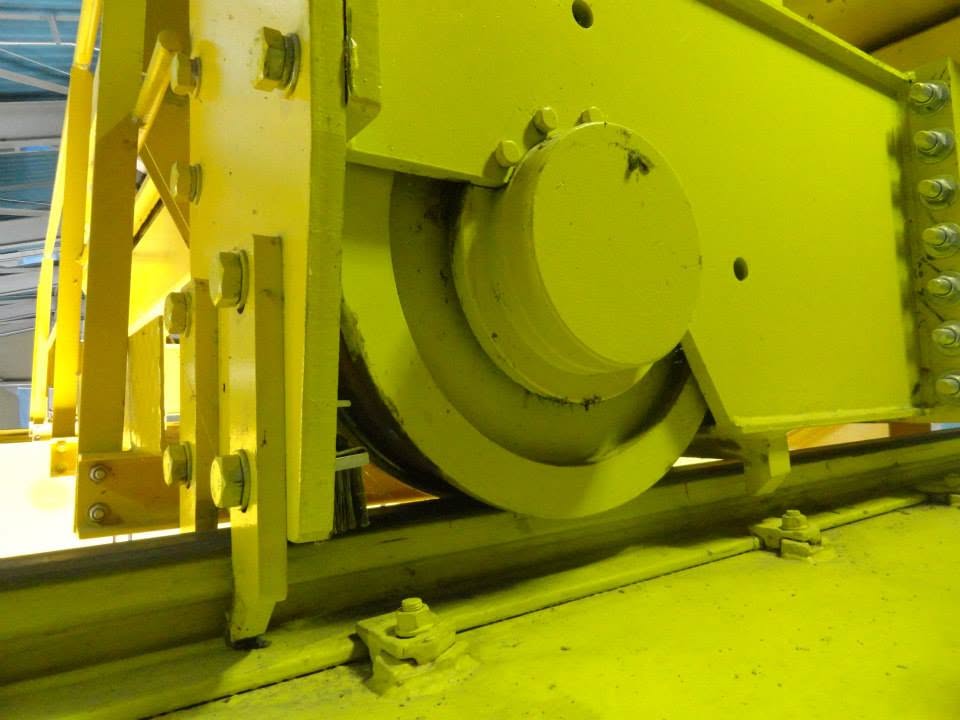

Las directrices internacionales de diseño y seguridad ferroviaria e industrial, tales como la norma ASME B30.2 —aplicada a grúas pórtico y de viga superior— y los lineamientos de la AISC (American Institute of Steel Construction, Guía de Diseño 7), catalogan a los pernos y sujeciones de las vigas carrileras como componentes esenciales para la seguridad estructural.
- Clasificación del examen (ASME B30.2): el control de las vías de rodadura y sus respectivos anclajes califica como una inspección periódica. Su frecuencia se establece en un rango de 1 a 12 meses, variando según la intensidad del régimen operativo de la máquina: ligero, pesado o severo.
- Exigencia legal y técnica: las normativas determinan que se debe comprobar la ausencia de pernos, tuercas o remaches flojos o faltantes. Debido a que está en juego la estabilidad de la estructura, tanto la evaluación visual como la manual deben alcanzar obligatoriamente al 100% de los componentes.

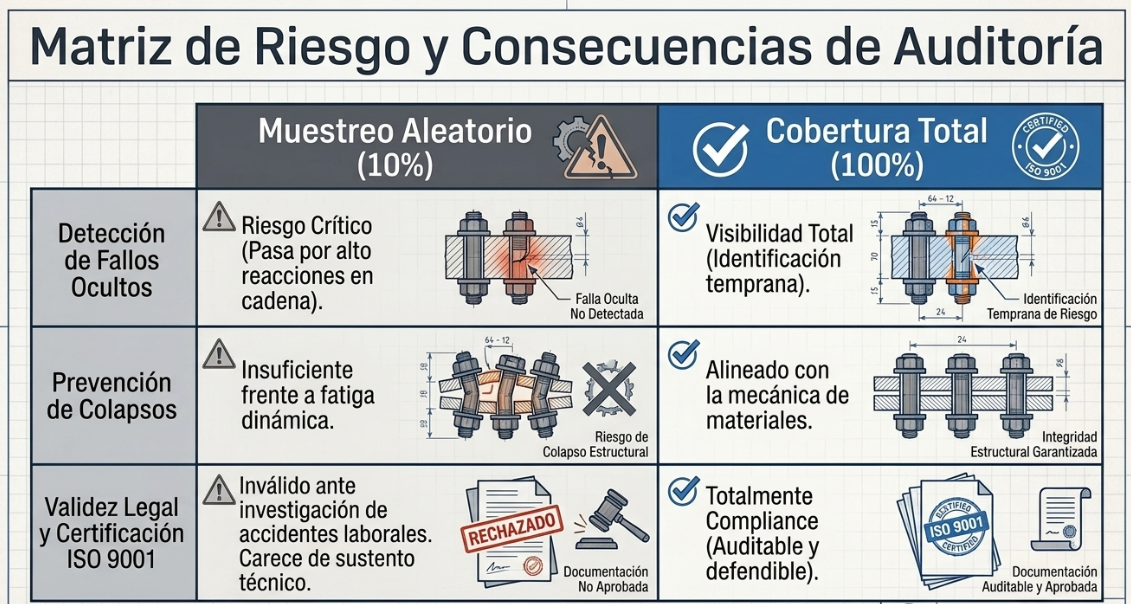

2. ¿Por qué se prohíbe el muestreo estadístico?
Si bien evaluar un porcentaje aleatorio, como el 10%, es un método válido para el control de calidad en líneas de producción masiva, resulta completamente inaplicable e inseguro para estructuras expuestas a fatiga por cargas dinámicas.
- Concentración de tensiones: el desajuste o la fractura de los pernos no se distribuye de forma homogénea a lo largo de la carrilera. Estos fallos se localizan en los puntos que absorben los mayores esfuerzos mecánicos: las áreas de aceleración y frenado del equipo, las uniones de empalme de las vigas (splices), las cercanías de los topes de fin de carrera o los sectores afectados por asentamientos edilicios. Una revisión al azar podría pasar por alto, precisamente, la zona crítica con riesgo inminente de rotura.

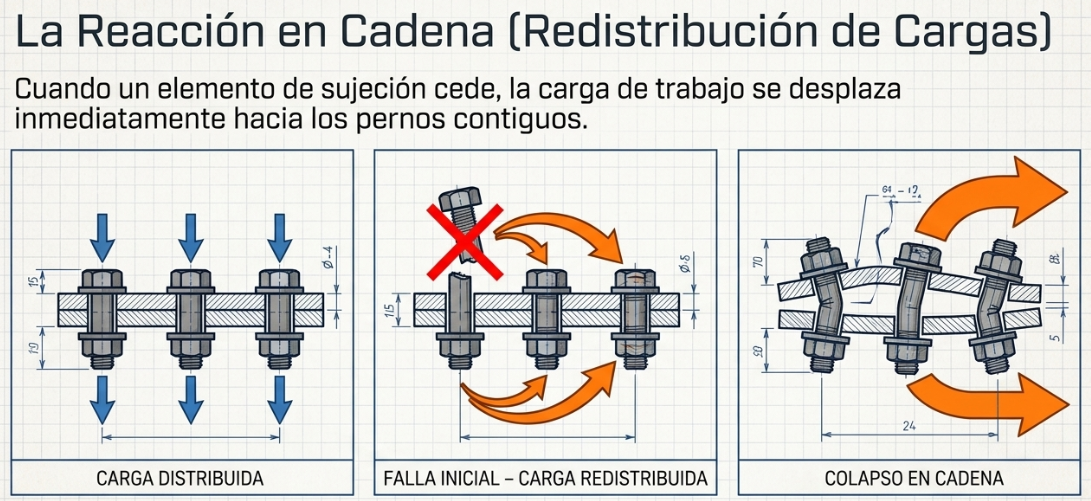

- Reacción en cadena: cuando un elemento de sujeción cede o se corta, la carga de trabajo se desplaza de inmediato hacia los pernos contiguos. Si solo se evalúa una fracción al azar, se corre el peligro de no detectar un tramo donde ya han fallado varios pernos consecutivos, lo que compromete la alineación de la vía o puede provocar un colapso.
- Consecuencias legales y de auditoría: en el marco de una certificación de calidad, como ISO 9001, o ante la investigación de un accidente de trabajo, un informe técnico que valide la inspección mediante muestreo carece de sustento técnico y validez legal.
3. Procedimiento operativo para la revisión de bulones
Con el propósito de optimizar los tiempos de trabajo y asegurar la eficacia del procedimiento sin la necesidad de aplicar torque de forma manual a cada uno de los miles de pernos, se utiliza un protocolo estandarizado de tres etapas.
Paso 1: examen visual y ensayo de resonancia (tapping) — cobertura total (100%)
Se realiza un recorrido completo por la carrilera, evaluando visualmente todos los componentes en busca de:
- Residuos o polvo de óxido de color rojizo o marrón en torno a tuercas y arandelas, señal inequívoca de juego, rozamiento y pérdida de apriete.
- Pernos sin cabeza, dañados o ausentes.
- Prueba del martillo (tapping): se aplica un golpe leve a la tuerca o al perno utilizando un martillo pequeño de inspección. Si la fijación mantiene el torque correcto, producirá un sonido seco y agudo; si se encuentra floja, el sonido será opaco o sordo, o se percibirá vibración.
Paso 2: comprobación de torque instrumental (muestreo dirigido)
En caso de identificar anomalías durante la fase visual o auditiva, o si el puente grúa trabaja bajo condiciones de servicio severo, se procederá a verificar el par de apriete nominal con una llave dinamométrica, bajo los estándares de la AISC/RCSC.
Criterio importante: si se detecta un perno flojo en una unión de empalme, se vuelve obligatorio verificar y torquear al 100% los elementos de esa unión en particular.
Paso 3: marcado de testigo (witness marks)
Como estrategia de mantenimiento preventivo, cada vez que un perno sea validado o ajustado, se debe trazar una línea continua con un marcador de pintura industrial que abarque la superficie de la viga, la tuerca y el extremo saliente del perno.
En las inspecciones posteriores, el operario podrá constatar visualmente de un vistazo si las líneas continúan alineadas, reduciendo drásticamente el tiempo necesario para validar el 100% de la estructura.
Conclusión
Para alinearse con los estándares internacionales vigentes y salvaguardar la integridad de las operaciones, es indispensable que la inspección alcance al 100% de la bulonería de las vigas carrileras. La combinación del método de percusión con el marcado de pintura permite cumplir estrictamente con esta exigencia de manera ágil, segura y productiva.
